切石如泥

采用氣動切割的金剛石鏈條鋸

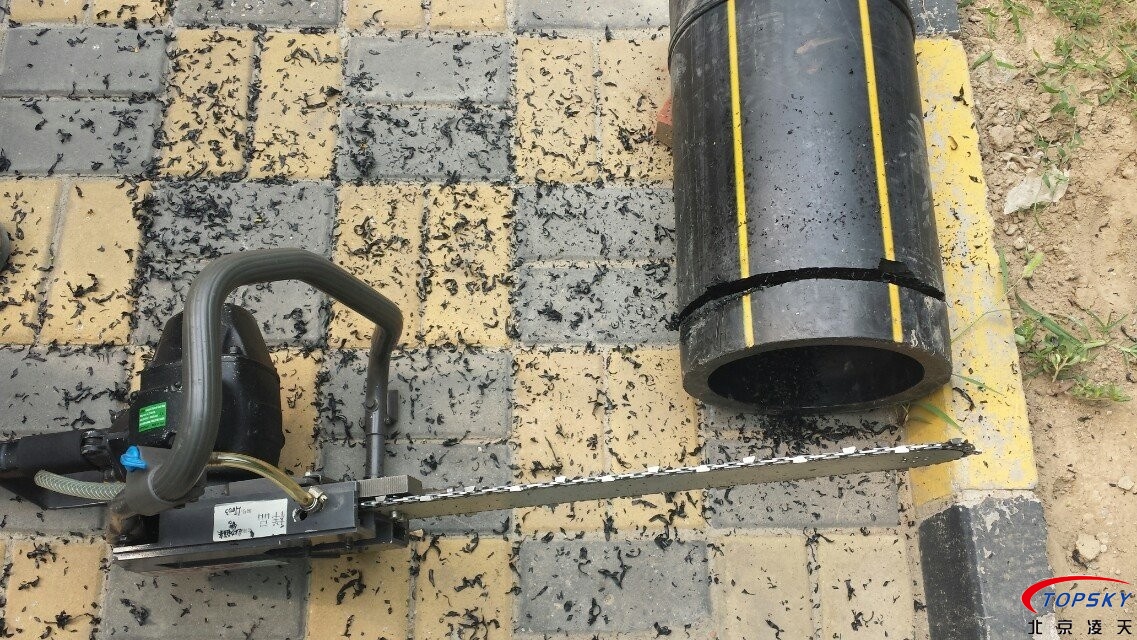

JQL-10/6000氣動金剛石鏈條鋸

Compact-air Powered Diamond Chain-Saw

技術完成單位：北京凌天世紀自動化技術有限公司

安標證號：MAJ110271

JQL-10/6000氣動金剛石鏈條鋸，是我公司經過多年的探索，開發出的新型切割與開槽工具。

氣動金剛石鏈條鋸由進口金剛石鏈條鋸頭、液壓膠管總成、自加壓冷卻水箱三大部分組成，液壓膠管總成將氣源和金剛石鏈條鋸連接起來，氣源提供的氣壓驅動金剛石鏈條鋸高速運轉，進行切割。工作時，冷卻水通過鏈板中間的孔流向切割部位，起到冷卻和降塵的作用。

氣動金剛石鏈條鋸可用于巖石、礦山開采，用于密閉墻的砌筑，也可用于救援時的混凝土與巖石破拆。

氣動金剛石鏈條鋸所需要的氣源可以是通風管道或空氣壓縮機（鏈條鋸接受的壓力為5-7公斤）。

主要用途

切割巖石、混凝土、鋼筋混凝土、管道、磚石、石頭和其它石材；

開槽，用于密閉墻的砌筑；

適用場所：密閉墻開槽、拆除、切割等地面安全場所。

型號的組成及其代表意義

 10/6000    鏈條鋸機重/主軸額定轉速（r/min）

  L       鏈條鋸機重/主軸額定轉速（r/min）

   特征：L－鏈條 J－金剛石 Q－氣動

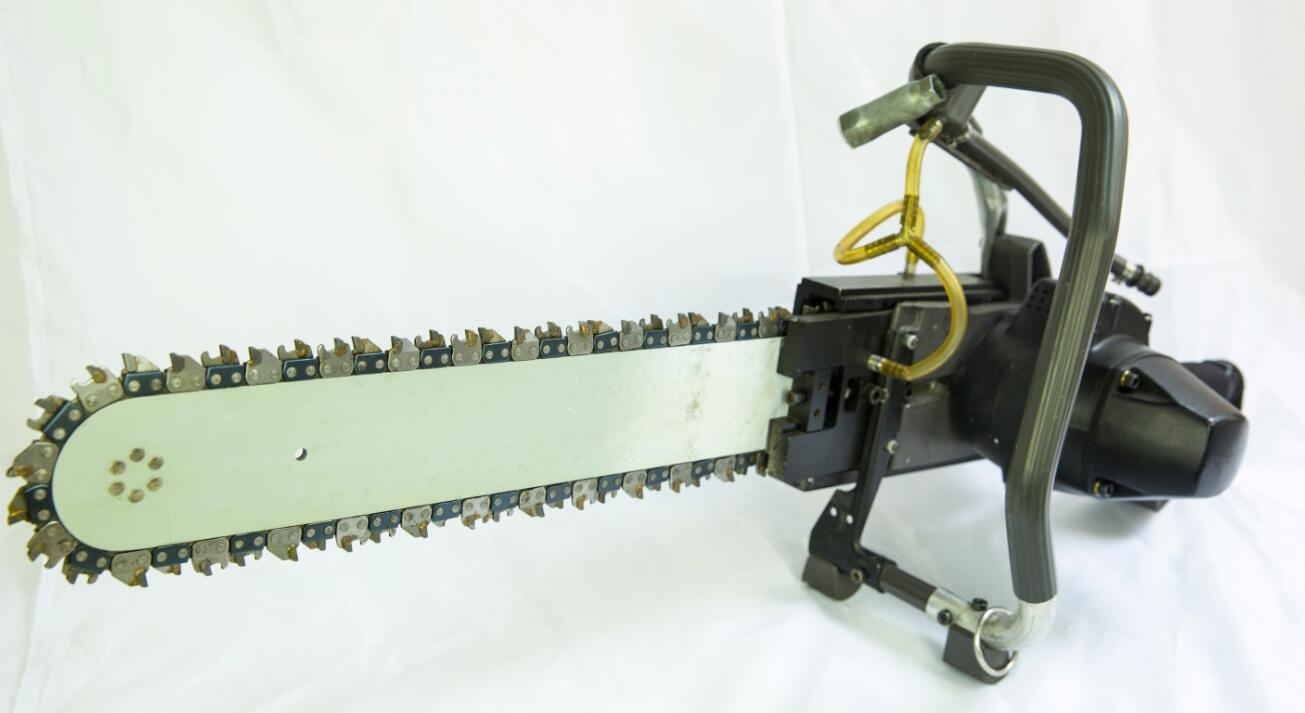

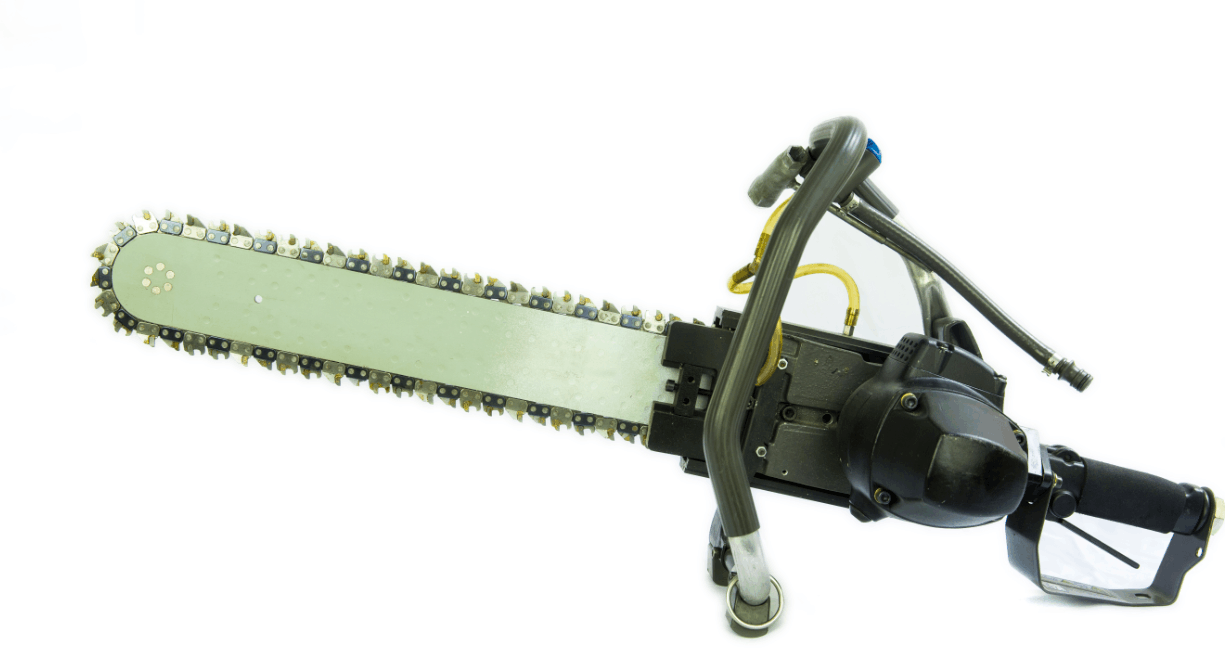

金剛石鏈條鋸鋸頭

主要有主機、鏈板、金剛石鋸條、行走導板、開關、冷卻水管接口、空氣管接口等組成。

1—液壓膠管總成2—冷去水管接口3—主機4—行走導板5—鏈板6—開關   7—金剛石鋸條鋸

技術參數

*額定主軸轉速：≥6000 r/min

*機重（不含液壓膠管總成）：≤10 kg

*動力源：壓縮空氣

*切割性能S 切割截面積為200mm×100mm,長度為500mm、強度等級為C40的混凝土磚，切斷時間不應大于40s

*鋸板最大長度cm ≥43

*最大可切割深度cm ≥40

 額定壓力：≤0.7 MPa

 額定流量：≤1000 L/min

 沖洗水壓力：0.2-0.56 MPa

 噪聲：≤120 dB(A)

 適用巖石硬度：≤8 F

 連接氣管最大長度：200米

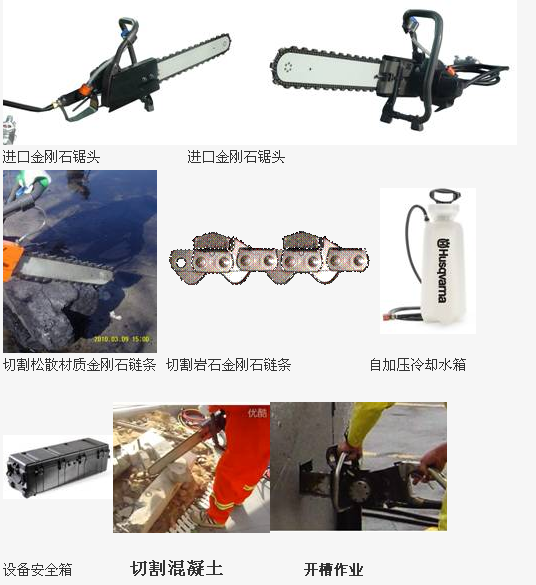

設備配置

進口金剛石鋸頭1套

鋸板1片

氣管20米

自加壓冷卻水箱

切割巖石進口金剛石鋸條2條

切割松散材質進口金剛石鋸條2條

專用設備箱1套

產品認證

產品特點

氣動型金剛石鏈條鋸，氣源容易獲取；

切割速度快，轉速達到6000r/min；

相對于液壓鏈條鋸，可遠距離操作，最大達到200米，液壓鏈條鋸連接的液壓油管不能超過20米；

因?yàn)槭堑蛪候?qū)動（氣源壓力小于7公斤），所以相對于液壓鏈條鋸，不存在漏油等問題；

重量輕便，單人即可操作。
