1.概述

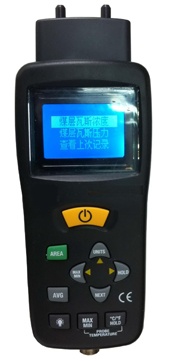

WTC3瓦斯突出參數測定儀（以下簡稱測定儀）可同時連續檢測煤層鉆孔內的甲烷、二氧化碳兩種氣體的濃度和壓力。測定儀采用8位微控制器作為控制單元，采用高精度檢測元件，靈敏度高、響應速度快，屏幕采用寬溫范圍的128*64液晶，顯示清晰可靠。通過檢測煤層鉆孔內的瓦斯壓力達到判斷是否具有瓦斯突出危險性。另外同時能夠檢測鉆孔內的甲烷和二氧化碳?xì)怏w濃度，此項僅作輔助判斷不具備氣體濃度超限報警功能。

測定儀型號的組成及其代表意義

  5、主要基本功能和技術指標

  a) 測定儀采用自然擴散取樣方式。

b) 測定儀的顯示值應在三位（含三位）以上有效讀數，應以百分體積比表示測量值，并能表示顯示值的正或負。分辨率：甲烷0.01％CH₄，二氧化碳0.01％CO₂，壓力0.01MPa。

c) 測定儀應具有開機自檢、開機電池電壓顯示和欠壓自動關斷功能。

d) 測定儀配套的充電器，應有充電指示及防過充功能。

e) 測定儀具備計算瓦斯突出的綜合評價指標D值和K值。

f) 測定儀的測量參數、測量范圍及最小分度值應符合以下要求：

(1)：二氧化碳：0.00 % CO₂～5.00 % CO₂分辨率、甲烷0.01 ％CO₂分辨率；

（2）：壓力：0.00MPa～10.00MPa最小分度值：0.01MPa；

（3）：甲烷： 0.00 % CH₄～4.00 % CH₄分辨率甲烷0.01 ％CH₄ ；

  6、基本誤差

7、 工作原理

測定儀的輸出經信號放大、A/D轉換后，送CPU進行處理壓力、二氧化碳和甲烷濃度值由液晶屏顯示出來。CPU在正常檢測狀態時，同時監測電池電壓、適時顯示時間，報警狀態以及鍵盤輸入并做出相應的處理。充電時，采用三段式充電管理，整個充電過程由CPU監控并指示，充滿自動停止。

9、功能按鍵

      ◆  POWER 電源開關，用于啟動或關閉測定儀。

      ◆  MAX/MIN 校準時用于左右菜單選擇鍵。

      ◆  UNITS  上下菜單選擇鍵。

◆  HOLD  校準時用于左右菜單選擇鍵。

◆  AREA  確定鍵。

◆  NEXT  上下菜單選擇鍵。

◆        取消鍵。

其它鍵沒有使用。
